Industrie Wärmeisolation
Effizienter Wärmeschutz für Prozessanlagen und Kraftwerksbau.
Effizienter Wärmeschutz für Prozessanlagen
In der industriellen Fertigung und Energieerzeugung ist die thermische Isolation weit mehr als nur ein Berührungsschutz. Sie ist eine zentrale Komponente für die Prozessstabilität und die Wirtschaftlichkeit der gesamten Anlage.
Die I-Vision AG projektiert und realisiert Wärmedämmsysteme, die exakt auf die physikalischen Anforderungen Ihrer Prozesse zugeschnitten sind. Wir verstehen die Dynamik von thermischen Ausdehnungen und die Anforderungen an die Beständigkeit von Dämmstoffen unter extremen Bedingungen.
Technische Grundlagen der Wärmedämmung
Die Wirksamkeit einer industriellen Wärmedämmung wird primär durch die Wärmeleitfähigkeit (Lambda-Wert) des verwendeten Materials und die gewählte Dämmdicke bestimmt. In der Industrie arbeiten wir oft in Temperaturbereichen von 100 °C bis über 1000 °C. Hierbei ist nicht nur der Lambda-Wert bei Raumtemperatur relevant, sondern dessen Verlauf über die gesamte Temperaturkurve.
Ein wesentlicher Aspekt ist die Minimierung der Wärmeübertragung durch Leitung, Konvektion und Strahlung. Während bei niedrigeren Temperaturen die Wärmeleitung im Vordergrund steht, gewinnt die Wärmestrahlung bei Hochtemperaturanlagen massiv an Bedeutung. Wir berechnen für Sie die optimalen Dämmstärken unter Berücksichtigung der Energiekosten, der Oberflächentemperatur und der Umgebungsklimatik. Dabei stützen wir uns auf Berechnungsmodelle nach VDI 2055, um präzise Prognosen über die Wärmeverluste pro Laufmeter oder Quadratmeter abzugeben.
Anwendungsbereiche im Detail

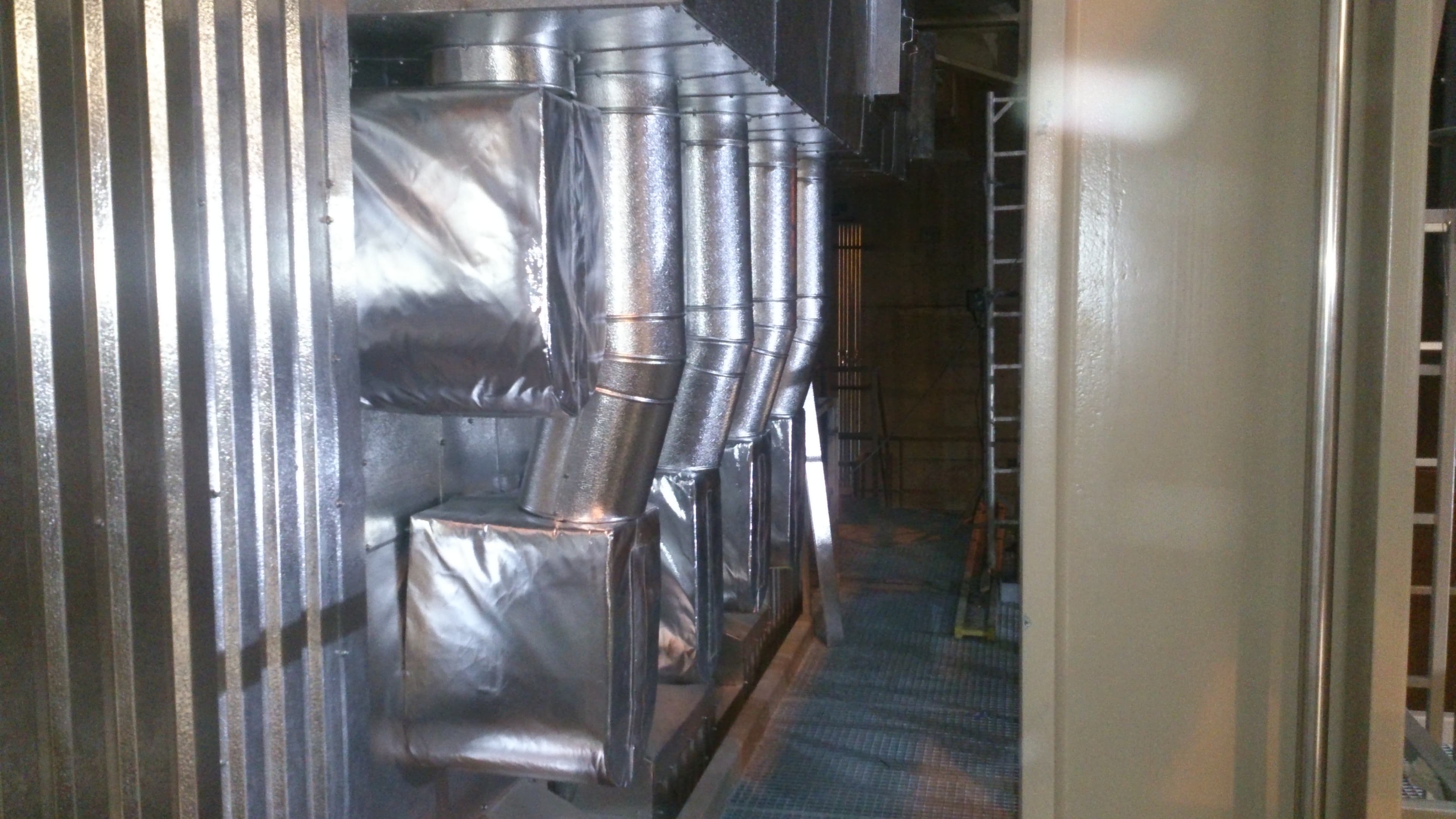

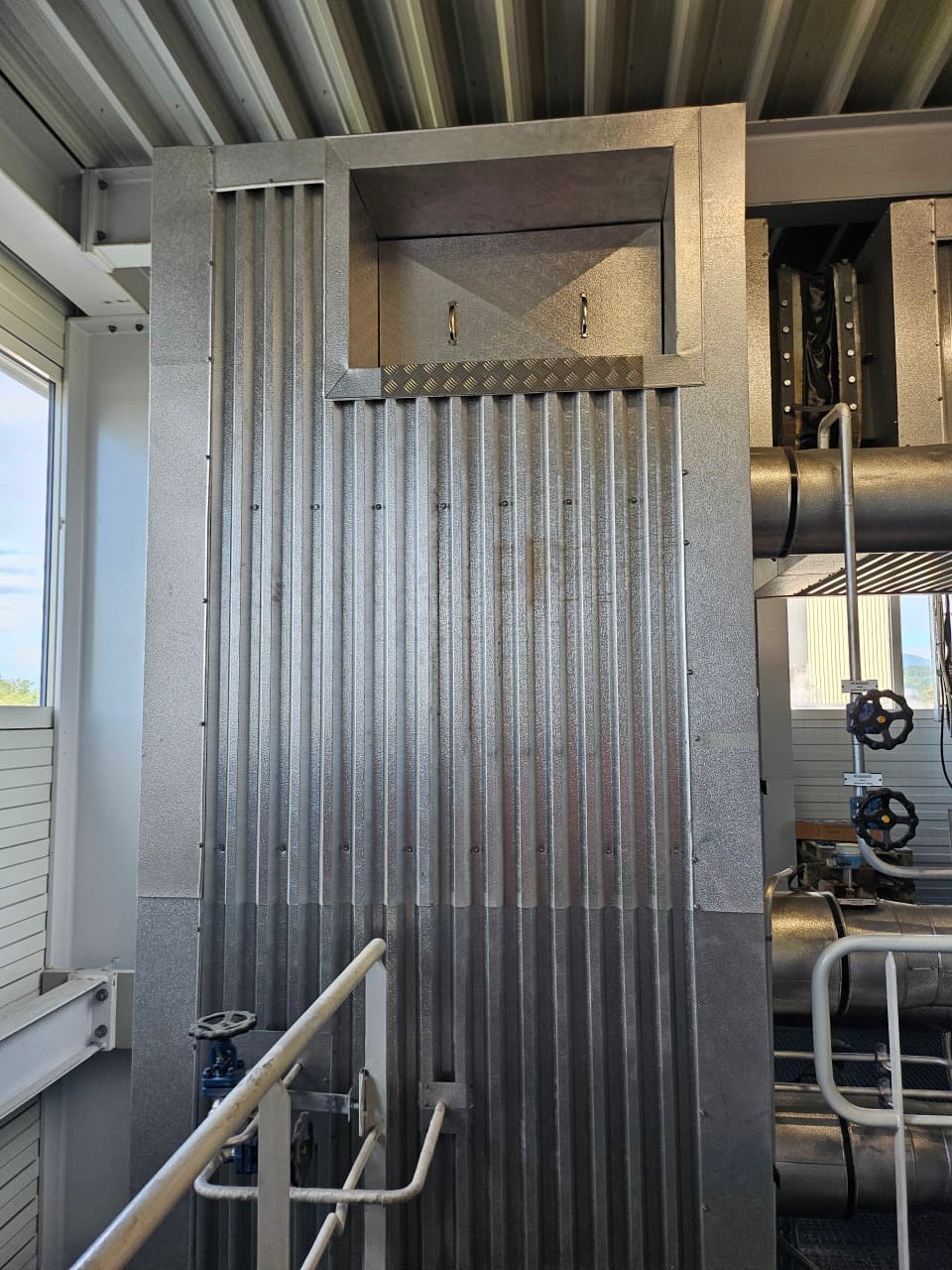

Kessel und Dampferzeuger
Dampferzeugungsanlagen sind das Herzstück vieler Industriebetriebe. Hier entstehen die höchsten Energieverluste, wenn die Kesselkörper und Abgaszüge nicht optimal isoliert sind. Wir setzen hier auf mehrlagige Dämmsysteme aus hochtemperaturfesten Keramik- oder Steinwollmatten oder Dämmplatten. Besonders wichtig ist die thermische Entkopplung der Unterkonstruktion, um Wärmebrücken zum äusseren Blechmantel zu verhindern. Ein fachgerecht isolierter Kessel senkt nicht nur den Brennstoffverbrauch, sondern verbessert auch das Raumklima in der Kesselhalle massiv.
Turbinen und Abgasanlagen
Turbinenisolierungen erfordern höchste Präzision aufgrund der komplexen Geometrien und der extremen Hitzeentwicklung. Wir kombinieren hier fest installierte Isolierungen mit demontierbaren Systemen an Wartungspunkten. Die Abgasanlagen werden so gedämmt, dass die erforderlichen Temperaturen für nachgeschaltete Prozesse (z.B. Kraft-Wärme-Kopplung oder Abgasreinigung) gehalten werden, während gleichzeitig die Umgebung vor Strahlungshitze geschützt wird.
Tanks und Behälter
Ob Lagertanks für Prozessmedien oder Pufferspeicher – die grossen Oberflächen bieten enormes Potenzial für Wärmeverluste. Wir realisieren Tankisolierungen mit massgeschneiderten Blechmantelsystemen, die wetterfest und mechanisch belastbar sind. Dabei achten wir besonders auf die Abdichtung der Durchdringungen (Stutzen, Leitern, Messstutzen), um das Eindringen von Feuchtigkeit in die Dämmschicht zu verhindern.
Rohrleitungen und Armaturen
Rohrleitungen bilden das weitverzweigte Nervensystem jeder Industrieanlage. Hier setzen wir standardisierte Rohrschalen oder Matten ein, die durch einen robusten Oberflächenschutz aus Aluminium-, Edelstahl- oder Grobkornblech geschützt werden. Besondere Aufmerksamkeit widmen wir den Armaturen: Unisolierte Ventile und Flansche wirken wie Kühlrippen. Hier kommen unsere Isoliermatratzen zum Einsatz, die volle Wärmedämmung bei gleichzeitiger Revisionsfreundlichkeit bieten.

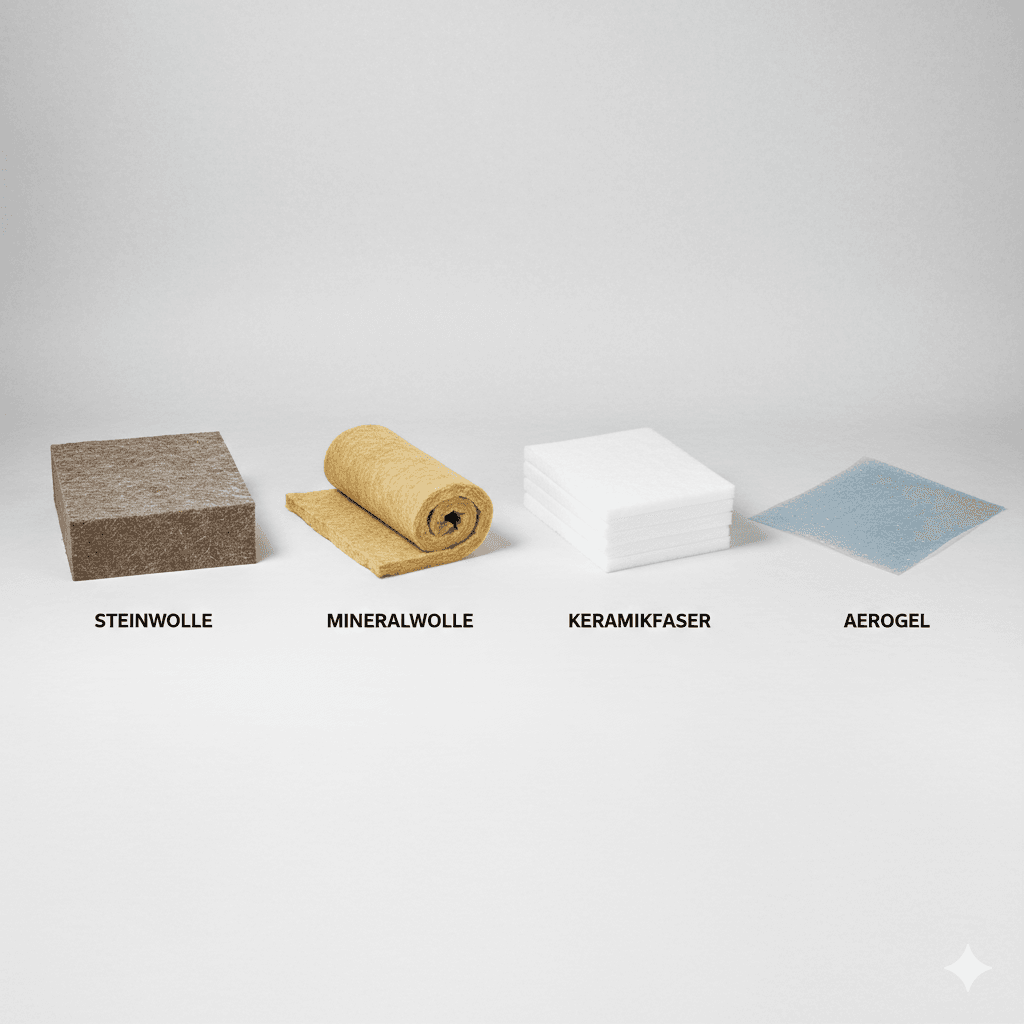

Materialien und ihre Eigenschaften
Die Wahl des richtigen Dämmstoffs ist entscheidend für die Lebensdauer der Isolierung.
Steinwolle
Der Allrounder in der Industrie. Nicht brennbar (RF1), temperaturbeständig bis ca. 650 °C und chemisch neutral. Ideal für Rohrleitungen und Kessel.
Mineralwolle
Leicht und hochwirksam bei niedrigeren und mittleren Temperaturen bis ca. 400 °C.
Keramikfasern
Für den Hochtemperaturbereich über 1000 °C, beispielsweise in Öfen oder speziellen Abgassystemen.
Aerogel
Wenn der Platz knapp ist. Aerogele bieten bei minimaler Schichtdicke eine extrem niedrige Wärmeleitfähigkeit und sind wasserabweisend, was das Korrosionsrisiko (CUI) senkt.
Berührungsschutz und Normen
In der Schweiz ist der Personenschutz durch die Suva und Unfallverhütungsvorschriften (UVV) klar geregelt. Oberflächen an Arbeitsplätzen, die heisser als 50 °C sind, müssen gegen unbeabsichtigtes Berühren geschützt werden.
Unsere Isoliersysteme werden so berechnet, dass diese Grenzwerte zuverlässig eingehalten werden. Dies dient nicht nur der Sicherheit Ihrer Mitarbeiter, sondern reduziert auch die Brandgefahr durch austretende Öle oder Dämpfe, die sich an heissen Oberflächen entzünden könnten.
Wirtschaftlichkeit und Amortisation
Industrieisolierung ist eine der rentabelsten Investitionen in die Anlagentechnik. In vielen Fällen amortisieren sich die Kosten für die Nachdämmung unisolierter Anlagenteile innerhalb von weniger als zwei Jahren.
Wir erstellen für Sie detaillierte Wirtschaftlichkeitsberechnungen, die den Investitionsaufwand den eingesparten Energiekosten gegenüberstellen. In Zeiten steigender Energiepreise und CO2-Abgaben ist eine effiziente Isolierung ein direkter Wettbewerbsvorteil.
Fragen zur Wärmeisolierung
Hier finden Sie Antworten auf häufige Fragen rund um industrielle Wärmedämmung, Normen und Wirtschaftlichkeit.
Die Wärmeleitfähigkeit (Lambda-Wert) ist eine Materialeigenschaft und gibt an, wie viel Wärme durch einen Stoff fliesst. Die Wärmedämmung hingegen beschreibt das Gesamtsystem, bestehend aus Materialwahl, Dämmdicke und Verarbeitungsqualität. Ein guter Lambda-Wert nützt wenig, wenn die Dämmdicke zu gering gewählt wird oder Wärmebrücken die Wirkung zunichte machen.
Das hängt von der Temperaturdifferenz und den Energiekosten ab. Bei Heissdampfanlagen amortisieren sich Massnahmen oft schon nach 6 bis 12 Monaten. Bei Standard-Heizungsanlagen liegt der ROI meist zwischen 2 und 4 Jahren. Wir berechnen Ihnen gerne die exakte Amortisationszeit für Ihr Projekt.
Massgebend sind primär die SIA 380/1 (Heizwärmebedarf), die SIA 382/1 (Lüftungs- und Klimaanlagen) sowie die kantonalen Mustervorschriften der Kantone im Energiebereich (MuKEn). Für den Brandschutz gelten die Richtlinien der VKF.
Gemäss Suva-Richtlinien und allgemeinen Sicherheitsnormen müssen Oberflächen, die regelmässig berührt werden könnten und heisser als 50 Grad Celsius (bei Metalloberflächen) sind, isoliert oder abgeschirmt werden, um Verbrennungen zu vermeiden.
